Теплоноситель при нагревании расширяется, и ему нужно выделить резервуар под эту особенность. Для этих целей используют расширительный бачок. Если все правильно рассчитать, трубы и радиаторы не пострадают от нагрузок при нагреве, а срок службы важных узлов значительно продлится. Мы подобрали полезную информацию о работе расширительного бачка для отопления в контурах закрытых и открытых — там есть принципиальная разница. Также показали пошаговый алгоритм подключения расширительного бака с практичными советами.
Выбирая бачок расширительный https://piramida24.com.ua/
Открытые расширительные бачки
Увеличенный объем горячего теплоносителя давит на систему изнутри. Когда к контуру подключают расширительную емкость, она компенсирует это давление. А поскольку циклы нагрева и охлаждения постоянно меняются, давление должно находиться в нормальных пределах. Корректно установленный бак спасает от поломки оборудования, разрыва труб, протечек в местах соединения.
Отопительная система бывает открытого или закрытого типа. Открытая отличается естественной циркуляцией, энергонезависимостью, простотой и базируется на законах термодинамики. На выходе из котла создается высокое давление, горячая вода движется по трубам в зону низкого давления и теряет температуру, далее охлаждается и возвращается в котел для нагрева. Тут в качестве теплоносителя подходит только вода, так как антифриз токсичный и быстро испаряется.
Открытая система бесшумная, простая в обслуживании, быстрая в пуске и остановке, равномерно нагревает помещение. Из минусов: громоздкость, низкий КПД, медленный нагрев после включения, риск замерзания теплоносителя, запрет на антифриз. А еще воздух при попадании внутрь приводит к коррозии и воздушным пробкам, вызывает кавитацию и разрушение арматуры. Поэтому открытые расширительные баки менее востребованы — природная циркуляция устаревает.
Установка открытого расширительного бака
Установка расширительного бака открытого типа производится с месте самого эффективного забора избыточного теплоносителя. Как установить прибор правильно:
- определить наивысшую точку контура;
- поместить резервуар непосредственно над отопительным котлом, чтобы их объединяла вертикальная труба;
- аварийный перелив нужно продумать на случай проблем.
Как закрепить расширительную емкость для самотечного отопления: маленькие баки крепятся на стене на хомут или кронштейн, а большие — на полу чердака-котельной с подведением 2 труб. Перелив подключают к канализации, аварийный сброс — наружу. Крышка для емкости нужна, но не герметичная: просто для защиты от мусора. Поскольку жидкость испаряется из такого бака, разумно подвести к нему трубу для подачи воды. Тогда можно не носить воду ведрами на чердак.
Закрытые (мембранные) баки-расширители
Закрытая система отопления отличается герметичностью всех элементов. Теплоноситель не испаряется, перекачивается насосом. Цикл принудительной циркуляции прогоняет жидкость через трубы, котел, радиаторы, расширительный бак и циркуляционный насос. Повышение температуры открывает клапан расширительного бака — туда попадает лишний теплоноситель. После охлаждения срабатывает насос и забирает жидкость обратно в котел. В процессе происходит деаэрация теплоносителя.
У закрытой системы простой монтаж, совместимость с антифризом, саморегулировка давления, экономичность, технологичность и долговечность, компактность и малые теплопотери. А также возможность регулировки домашней температуры, освобождение от контроля за уровнем теплоносителя, возможность подключения дополнительных источников тепла. Из недостатков отметим энергозависимость, контроль за герметичностью стыков, сложность и дороговизна комплектующих.
Расширительный бак в систему отопления закрытого типа называется мембранным. Это герметичный сосуд, разделенный гибкой мембраной на 2 отсека — воздушный и водяной. Воздух удерживается под постоянным давлением, водяная часть соединяется с отоплением или водоснабжением. Теплоноситель меняет свое давление находясь в баке — в зависимости от температуры.

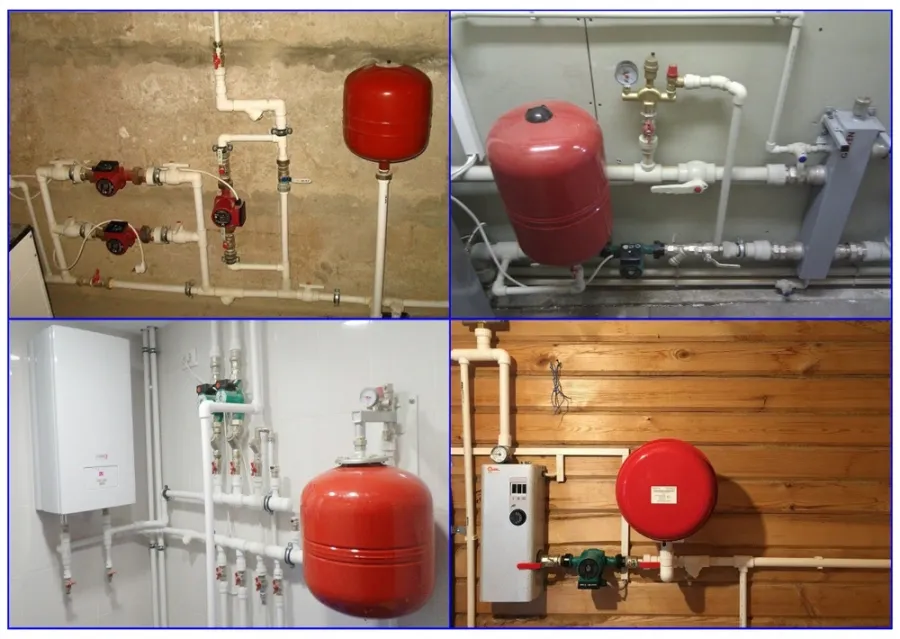

Установка расширительного бака закрытого типа
Специалисты знают, где ставить расширительный бак с мембраной — в месте с минимальной вероятностью завихрений теплоносителя. Обычно это обратный отрезок магистрали между циркуляционным насосом и котлом. На подающей трубе установку расширительного бака закрытого типа тоже практикуют. Но этот способ постепенно разрушает мембрану и укорачивает срок службы бачка.
Вот 5 главных требований, где и как установить прибор:
- На свободном пространстве, чтобы был доступ для техобслуживания.
- Не вплотную к стенке.
- Не слишком высоко при настенном монтаже.
- Подвешенный бак требует прикрепления труб к стене, чтобы не создавать нагрузку на патрубок.
- Запорный кран монтируется между баком и трубами, чтобы не сливать полностью теплоноситель, если понадобится снять резервуар для ремонта.
Воздушный отсек рекомендуем направлять вверх. Так удастся избежать появления микротрещин на мембранах (частое явление, если вода давит на мембрану под действием гравитации).
Теперь вы понимаете, чем отличаются открытые и закрытые расширительные бачки, и почему они требуют разных подходов в монтаже.
