Типові помилки при виборі теплообмінника для промислових систем

Промислові пластинчасті теплообмінники є основними елементами в системах теплопередачі, що використовуються в найрізноманітніших галузях — від хімічної промисловості до харчової, фармацевтичної та енергетики. Правильний вибір теплообмінного обладнання забезпечує не лише ефективну роботу системи, але й безпечну експлуатацію в довгостроковій перспективі. Проте на практиці доволі часто трапляються помилки, які можуть суттєво вплинути на надійність, енергоефективність та загальну економіку проекту.

Ігнорування повного спектра робочих параметрів

Поширена помилка — недооцінка впливу критичних параметрів: температури, тиску, типу та хімічного складу робочого середовища. Зазвичай у специфікації вказується лише номінальна температура чи тиск, без урахування можливих пікових навантажень. Але саме такі екстремальні умови визначають межі експлуатаційної придатності обладнання. Перевищення допустимих показників, навіть короткочасне, може призвести до розгерметизації, корозійного руйнування або втрати теплопровідності.

Ще один критичний фактор — в'язкість і склад теплоносія. Наприклад, рідини з високим вмістом твердих часток або агресивним pH вимагають окремого підходу як до підбору матеріалу теплообмінних пластин, так і до гідравлічної конфігурації. Якщо ці параметри не враховані на етапі проектування, обладнання швидко виходить з ладу або працює зниженою ефективністю.

Недостатньо точний теплотехнічний розрахунок

Ще одна критична помилка — відсутність точного розрахунку теплових навантажень. Часто вибір теплообмінника https://teplo-polis.com.ua/ua/service/plastinchastij-pajanij-teploobminnik/ здійснюється на основі приблизних оцінок або за аналогією з уже встановленими рішеннями, які працюють у схожих умовах. Проте навіть незначні відмінності у параметрах системи — таких як дебіт теплоносія, початкові температури, необхідний перепад температур чи типи рідин — можуть призвести до суттєвої різниці в потребах до площі теплообміну та конструкції теплообмінника.

Типові наслідки помилки на цьому етапі:

• Теплообмінник не досягає заданої продуктивності.

• В системі виникає перегрів або недоохолодження.

• Обладнання працює з підвищеним гідравлічним опором.


Рекомендовано завжди проводити повноцінне технічне моделювання за допомогою спеціалізованого програмного забезпечення або інженерних розрахунків, які враховують усі реальні параметри процесу.

Ігнорування особливостей обслуговування

Процес обслуговування теплообмінника в промислових умовах — важлива складова загальної ефективності експлуатації. Нерідко трапляється, що обране обладнання неможливо оперативно очистити або розібрати без демонтажу всієї установки. Це тягне за собою тривалі простої і втрати виробничої продуктивності.

Особливо це стосується систем, де теплоносій має властивість до відкладання накипу, містить тверді частинки або має тенденцію до забруднення. У таких випадках вибір конструкції, яка не розрахована на часте чищення або вимагає складних операцій для доступу до внутрішніх елементів, стає джерелом постійних технічних труднощів.

Ще один аспект — доступність запасних частин, зокрема ущільнень та змінних пластин. Ігнорування цього питання на етапі вибору може призвести до затримок у ремонтах та зупинок технологічного процесу.

Невідповідне розміщення в системі

Навіть якісно підібраний теплообмінник втрачає свою ефективність у випадку неправильного інтегрування в систему. Типові прорахунки на цьому етапі включають:

• неправильний напрямок підключення потоків (наприклад, прямоточне замість протиточного),

• порушення гідравлічного балансу системи,

• відсутність фільтрації перед теплообмінником,

• неврахування впливу вібрацій або нестабільного фундаменту.


Такі прорахунки можуть знизити ефективність теплопередачі на десятки відсотків, а також створювати додаткове навантаження на насосне обладнання. Щоб уникнути цих проблем, проектування схеми підключення має проводитися з урахуванням рекомендацій стандартів і досвіду подібних впроваджень.

Універсальні рішення замість індивідуального підходу

Намагання застосувати “універсальне рішення”, яке нібито підходить для всіх випадків, часто призводить до того, що теплообмінник працює на межі своїх можливостей або не реалізовує повного потенціалу. В умовах сучасного виробництва навіть незначне відхилення від оптимальних параметрів може обернутися збільшенням енерговитрат, швидким зношенням елементів системи або невідповідністю вимогам безпеки.

Зокрема, до типових проблем віднесемо:

• неврахування динаміки зміни навантажень у процесі доби або сезону,

• ігнорування потенційного переходу на інший тип теплоносія в майбутньому,

• використання стандартного теплообмінника без аналізу реальних умов експлуатації.

Правильний підбір теплообмінного обладнання — це завжди результат інженерного аналізу та адаптації до конкретного технологічного процесу.

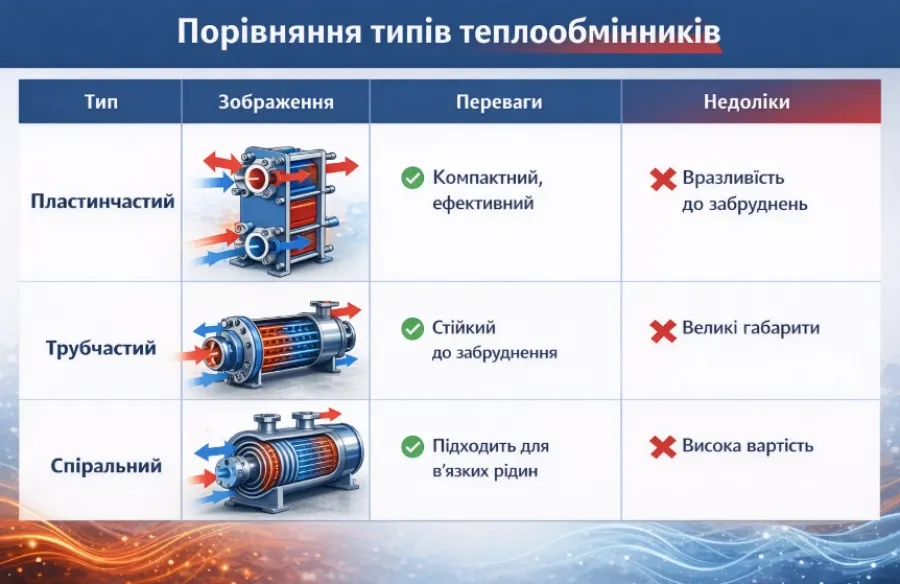

Порівняльна таблиця типових помилок та їх наслідків

Недооцінка довгострокових витрат на експлуатацію

Ще однією системною помилкою при виборі теплообмінника є фокусування виключно на початковій вартості обладнання, без врахування витрат на подальшу експлуатацію. Часто технічні спеціалісти чи закупівельники орієнтуються на мінімальну ціну при тендерному відборі або порівнянні пропозицій, ігноруючи вартість обслуговування, витрати на електроенергію (через гідравлічний опір), частоту чистки, заміни ущільнень тощо.

Наприклад, теплообмінник з тоншими пластинами може коштувати дешевше на етапі закупівлі, але швидше виходить з ладу в умовах промислових навантажень. А обладнання, виготовлене з менш стійких до корозії матеріалів, потребуватиме регулярної заміни компонентів або повної заміни після кількох років експлуатації.

Також не варто забувати про енергетичну ефективність. Теплообмінник з невдало підібраною площею поверхні чи конфігурацією каналів може створювати надмірний опір для рідини, що вимагає роботи потужніших насосів і відповідно більших енергозатрат.

Щоб уникнути цієї помилки, доцільно на етапі підбору проводити розрахунок загальної вартості володіння, яка включає:

• первинну вартість обладнання,

• прогнозовану кількість сервісних обслуговувань,

• вартість витратних матеріалів,

• середню витрату енергії,

• потенційні втрати при зупинках.


Такий підхід дозволяє обрати рішення, яке буде економічно доцільним не тільки сьогодні, але й протягом усього циклу життя теплообмінника.

Використання застарілих підходів або шаблонних рішень

Інженерна практика часто базується на рішенні задач за аналогією. І хоча досвід — це потужний інструмент, покладання лише на нього без врахування змін у технологіях, стандартах або властивостях нових матеріалів може призвести до застарілих рішень. Наприклад, у системах, де кілька років тому застосовували трубчасті теплообмінники, сьогодні доцільніше використовувати пластинчасті або спіральні моделі через вищу ефективність, компактність та простоту обслуговування.

Крім того, стандарти безпеки, санітарні вимоги або вимоги до енергоефективності постійно змінюються. Тому застосування “перевірених” рішень без верифікації відповідності сучасним умовам може стати причиною проблем з інспекціями, сертифікацією або навіть штрафів.

Важливо регулярно оновлювати внутрішні специфікації та підходи до проектування, адаптуючись до сучасних вимог ринку та технологій. В ідеалі — проводити періодичний аудит теплотехнічного обладнання та аналіз альтернатив, що з’являються на ринку.

Правильний підбір теплообмінника для промислових систем — це складний інженерний процес, який вимагає врахування широкого спектра факторів: від фізичних і хімічних властивостей середовищ до специфіки монтажу, обслуговування та економіки експлуатації. Типові помилки, такі як орієнтація лише на початкову ціну, нехтування технічними характеристиками середовища або використання шаблонних рішень, призводять до зниження ефективності, підвищених витрат та ризику простоїв.

Важливо пам’ятати: надійність і ефективність теплообмінного обладнання безпосередньо впливають на продуктивність усієї системи. Тому ретельний підбір, заснований на точних розрахунках і комплексному аналізі умов експлуатації — єдиний вірний шлях до довготривалої, стабільної та безпечної роботи промислових теплотехнічних систем.
