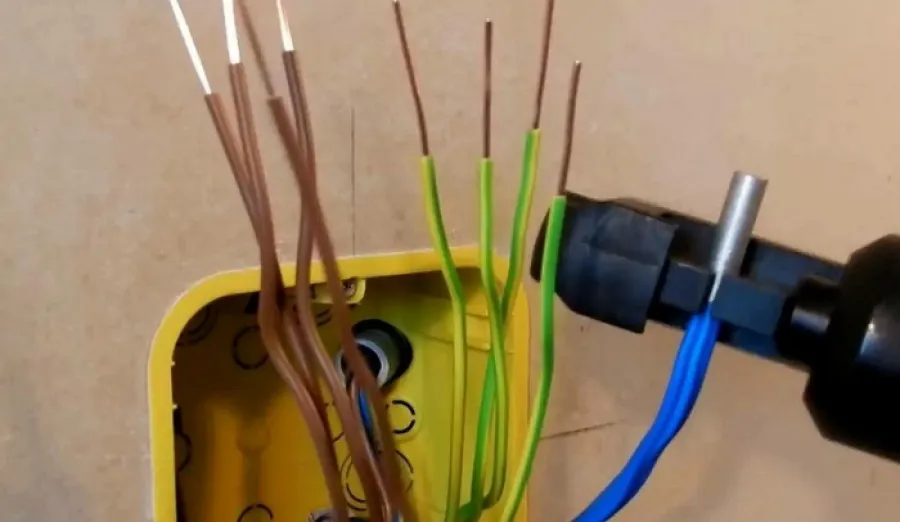

В мире электротехники, где надежность играет ключевую роль, внимание к каждой детали монтажа является неотъемлемым элементом обеспечения эффективной работы электрических систем. Одной из критически важных задач, стоящих перед монтажниками электриками, является обжатие проводов с использованием штыревых втулочных изолированных наконечников https://termousadka.com.ua/product-category/kabelnaya-armatura/nizkovoltnye-nakonechniki/nakonechniki-vtulochnye-hb.html НШВИ. В данной статье мы обратим внимание на распространенные ошибки, допускаемые при этом процессе, особенно при применении цангового обжимного инструмента. Ввиду его широкого использования и универсальности, цанговый обжимной инструмент становится фокусом нашего анализа, давая возможность более глубокого понимания технических аспектов и предотвращения потенциальных проблем, связанных с этим важным этапом монтажа.
Правильное обжатие проводов штыревыми втулочными изолированными наконечниками – это не только технический этап монтажа, но и залог бесперебойной работы электрического оборудования. Однако, нередко неправильно выполненное обжатие может стать источником серьезных проблем, замедляя эффективность и безопасность электрических систем.
Один из наиболее распространенных негативных результатов неправильного обжатия – отказ оборудования. Недостаточное сцепление провода с наконечником может привести к повышенному сопротивлению, перегреву и, как следствие, выходу из строя электроаппаратуры. Этот фактор вносит значительные риски не только для оборудования, но и для безопасности окружающей среды из-за возможности возникновения серьезных аварий.
Другим частым последствием некачественного обжатия является ложное срабатывание систем. Например, в случае подключения провода к клеммам с неустойчивым контактом, система может реагировать на внезапные изменения и вызывать ложные тревоги, что не только создает неудобства, но и может привести к игнорированию реальных проблем.
Обгорание клеммников – еще одна потенциальная угроза при неправильном обжатии. Повышенное тепловыделение из-за плохого контакта может вызвать перегрев и даже возгорание клеммных соединений. Это не только приводит к физическому повреждению оборудования, но и увеличивает риск возгорания, что представляет собой серьезную угрозу для безопасности зданий и их обитателей.
Подключение многожильного провода в клемму с прижимной пластиной
Некоторые электрики, стремясь упростить процесс монтажа, могут пренебрегать важным шагом – обжатием проводов втулочными наконечниками, особенно при подключении многожильных проводов к клеммам с прижимной пластиной.
При первом взгляде такой метод может показаться более экономичным и быстрым, но он несет в себе ряд серьезных рисков. Прижимная пластина, предназначенная для фиксации провода, может, напротив, стать источником проблем. Неправильно подключенные провода под прижимной пластиной могут быть недостаточно фиксированы, что влечет за собой плохой контакт.
Особенно это становится критичным при сильных нагрузках. Искры, возникающие из-за плохого контакта, не только могут вызвать сбои в работе системы, но и являются потенциальным источником перегрева контакта. В результате, клеммник может подвергнуться повреждению и даже возгоранию, что создает серьезные угрозы для безопасности и стабильности электрической сети.
Обжатие втулочным наконечником одножильного монолитного провода
При использовании втулочных наконечников, предназначенных для многожильных проводов, обжатие одножильный монолитный провод может привести к ряду технических проблем. Например, жила провода может проворачиваться внутри наконечника. Это не только существенно снижает надежность соединения, но и может привести к выпадению провода из наконечника, что может вызвать неисправность системы.
Даже при кажущемся качественном обжатии, при использовании круглой жилы провода с шестигранным или четырехгранным обжатым наконечником, возникает проблема неполного контакта, который получается только в местах соприкосновения граней обжатого наконечника с круглым кабелем. Это ведет к некачественному контакту и увеличению контактного сопротивления. Перегрев контакта становится неизбежным, что, в свою очередь, приводит к снижению надежности соединения и риску повреждения электрооборудования.
Использование неподходящего инструмента для обжатия НШВИ
В процессе монтажа электрических систем кажется, что инструменты, такие как бокорезы или пассатижи, могут быть универсальными при работе с различными элементами. Однако, при обжатии втулочных наконечников этот подход может привести к серьезным проблемам, влияющим на надежность и безопасность электрических соединений.
Использование бокорезов или пассатижей при обжатии втулочных наконечников может привести к недостаточной фиксации наконечника в клеммнике. Эти инструменты не могут обеспечить качественное обжатие, которое гарантировало бы надежное сцепление наконечника с клеммой, что может стать источником потенциальных проблем.
Плохая фиксация в свою очередь создает риск некачественного контакта. Электрическое соединение должно быть не только прочным, но и обеспечивать низкое контактное сопротивление для эффективной передачи электрического тока. Использование неподходящих инструментов может привести к недостаточному сжатию втулочного наконечника, что в свою очередь приводит к повышенному контактному сопротивлению и, следовательно, к перегреву.
