Изготовление деталей из чугуна: от чертежа до готовой отливки

Изготовление деталей из чугуна применяют в тех случаях, когда конструкция изделия предполагает сложную объемную форму, значительную массу отдельных элементов или необходимость получить литую заготовку с последующей механической обработкой. Такой подход используется в машиностроении, ремонте оборудования, аграрной технике и других производственных задачах.

На практике изготовление деталей из чугуна начинается не с заливки металла, а с анализа чертежа и условий эксплуатации будущего изделия. От исходных данных зависят выбор материала, конструкция формы, расположение литников, припуски и требования к последующей обработке.

Какие данные нужны для изготовления чугунной детали

Чертеж определяет технологию производства

В конструкторской документации важны не только габаритные размеры. Производству необходимо понимать, какие поверхности будут рабочими, где предусмотрена механическая обработка, какие имеются допуски и требования к сопряжению детали с другими элементами оборудования.

Почему важны припуски на обработку

Литая заготовка и готовая механически обработанная деталь имеют разные требования к размерам. На поверхностях, которые будут фрезероваться, растачиваться или обтачиваться, предусматривают необходимый припуск. Его недостаток может сделать обработку невозможной, а неоправданно большой припуск увеличивает объем последующих операций.

Как выбирают технологию изготовления

Конструкция детали влияет на форму

Перед изготовлением формы анализируют толщину стенок, переходы между сечениями, отверстия, внутренние полости и массивные участки. Для сложных изделий могут применяться стержневые элементы, позволяющие сформировать внутреннюю геометрию.

• определяют положение детали в форме;

• оценивают необходимость стержней и разъемов;

• определяют поверхности, требующие последующей обработки;

• предусматривают литниковую и питающую систему;

• устанавливают требования к очистке и контролю отливки.

Почему оснастка является частью технологического процесса

Форма должна обеспечить получение заданной геометрии и правильное заполнение полости расплавом. При серийном производстве требования к оснастке отличаются от единичного заказа. Для ремонтных задач в Украине это особенно актуально, когда необходимо воспроизвести деталь, которая больше не выпускается или поставляется с длительным сроком ожидания.

Отливка и последующая обработка

Контроль начинается после получения заготовки

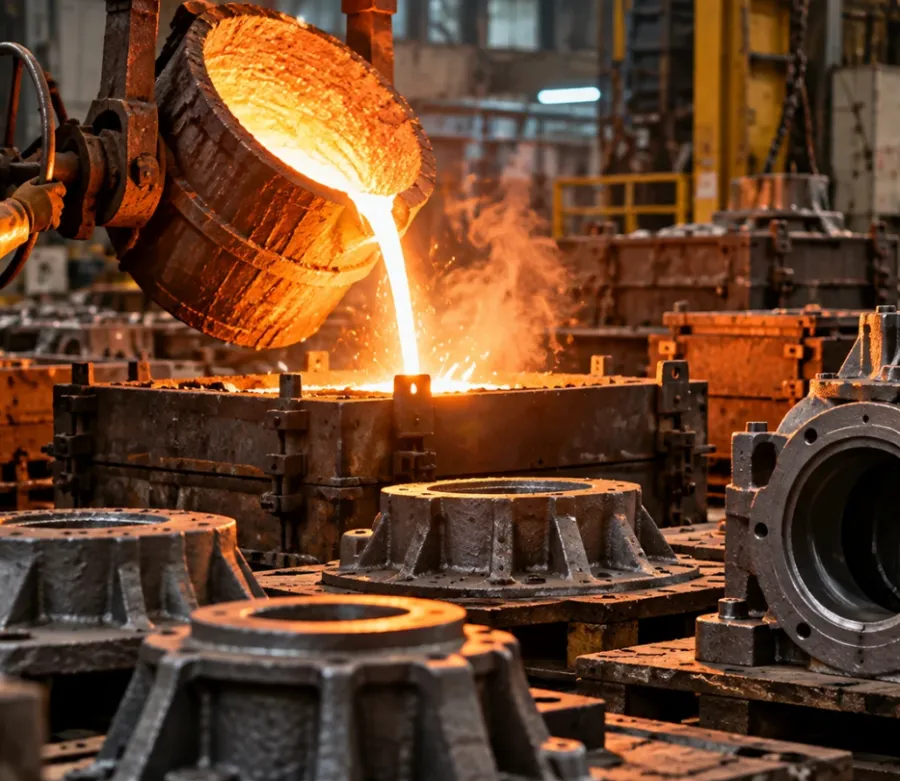

После заполнения формы и охлаждения металла отливку извлекают, очищают от формовочной смеси и удаляют элементы литниковой системы. Затем определяется необходимость дальнейшей обработки и контроля в соответствии с техническими требованиями к изделию.

1. проверить основные размеры и геометрию;

2. оценить состояние поверхности и наличие видимых дефектов;

3. выполнить предусмотренные операции механической обработки;

4. контролировать обработанные поверхности и сопряжения;

5. сопоставить готовую деталь с требованиями чертежа.

Что особенно важно для ремонтных заказов

При восстановлении оборудования исходной документации может быть недостаточно. В производственную работу могут передаваться образец детали, сохранившийся чертеж или набор размеров. В такой ситуации необходимо отдельно определить рабочие поверхности, посадки и участки, которые могли измениться вследствие износа.

Для украинских предприятий такой подход позволяет использовать литую заготовку не только для нового производства, но и для восстановления узлов машин и оборудования. При этом результат зависит от согласованности всех этапов: исходных данных, выбора чугуна, изготовления формы, получения отливки и последующей механической обработки.
