У промисловості для виробничих процесів, опалення та руху різноманітних механізмів використовують пару. Робоче середовище транспортується по трубопровідним системам. Під час роботи парового обладнання та доставки пари в інженерно-технічних комунікаціях виникає конденсат через її контакт з нижчою за температурою поверхнею. За наявності великої кількості конденсату тиск у магістралі підвищується, що призводить до небезпечних та аварійних ситуацій. Щоб уникнути пошкодження паропроводу та корозійного руйнування металу, використовують конденсатовідвідники. Вони являють собою механічні пристрої, що виконують функції клапанів та автоматично виводять із систем зайву рідину.

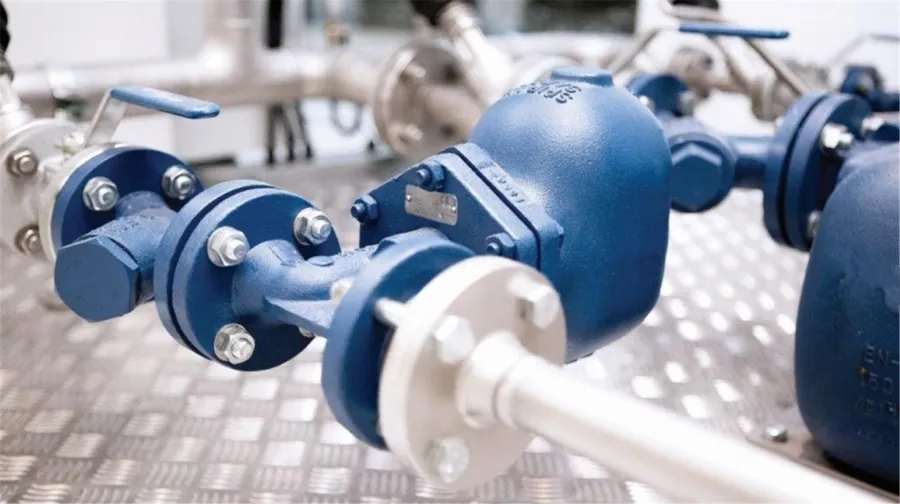

Види конденсатовідвідників
У трубопроводах без конденсатовідвідників для зменшення тиску робочого середовища використовують вентилі. Але разом з конденсатом із системи виходить частина пари, що негативно відбивається на КПД паропроводу, газопроводу або системи зі стисненим повітрям. Для забезпечення тривалої та стабільної роботи інженерно-технічних комунікацій потрібний конденсатовідвідник механічного принципу дії. Цей клапан в автоматичному режимі виводить конденсат назовні, за необхідності регулює витрати пари. Надмірне накопичення конденсату знижує ефективність роботи трубопроводів та руйнує магістралі.
Конденсатовідвідники за способом видалення пари поділяють на такі види:
- поплавкові – мають певну чутливість до різної щільності пари та конденсату;
- термодинамічні – реагують на різницю швидкостей руху пари та рідини;
- термостатичні – вловлюють різницю температур робочого середовища та рідини.
Конденсатовідвідники виготовляють з якісної сировини – вуглецевої сталі ASTV A105, нержавіючої сталі AISI 304 та ковкого чавуну GGG 40.3. Механічні пристрої мають тривалий термін експлуатації, ефективно виводять конденсат із систем без втрат пари та запобігають пошкодженню трубопроводів.
Особливості роботи конденсатовідвідників
Клапани можуть кріпитися до систем за допомогою муфтового або фланцевого з'єднання – вибір залежить від характеристик паропроводу. Принцип дії конденсатовідвідників полягає в наступному:
- Початок роботи парової системи зі встановленим пристроєм.
- Проходження холодного конденсату і повітря через клапан.
- Перебування біметалевих пластин арматури у плоскому стані.
- Повністю відкрите положення конденсатовідвідника.
- Збільшення температурних показників конденсату.
- Зміна положення біметалевих пластин всередині клапану.
- Втягування плунжера з виникненням термодинамічного ефекту.
- Зростання температури конденсату до температури насичення.
- Прийняття конденсатовідвідником закритого положення.
- Виведення конденсату назовні та нормалізація тиску в системі.
При виборі конденсатовідвідників треба звертати увагу на конструктивні особливості пристроїв, габаритні розміри та спосіб монтажу. Також слід враховувати температурні умови роботи комунікацій, обсяг конденсату, рівень тиску та інші параметри.
